Wytłaczarka próżniowa Wytłaczanie mokrej gliny Wydajność produkcyjna 13 000-19 000 szt./h (250*110*75mm)

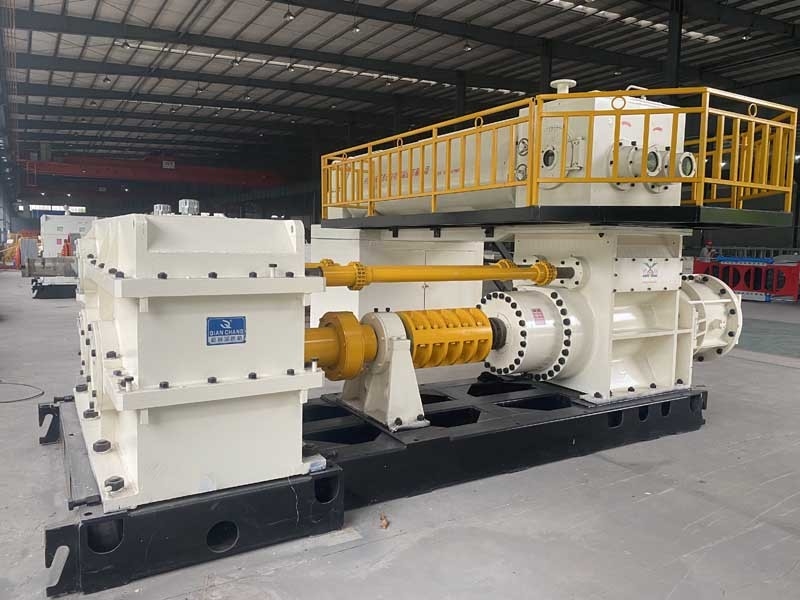

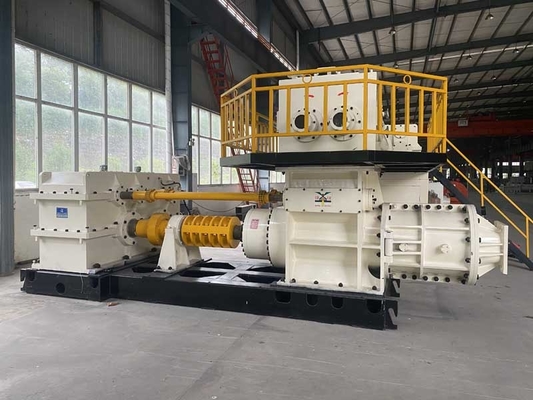

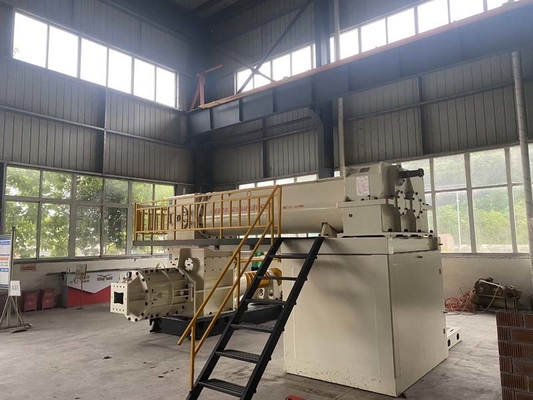

Wytłaczarka próżniowa
Maszyna nadaje się do ciągłego wytłaczania mokrej gliny i jest kluczową maszyną funkcjonalną w sekcji formowania linii produkcyjnej cegieł.
Belka błotna wytłaczana przez urządzenie ma gładką i zwartą powierzchnię, dobrą jakość, dużą wydajność wytłaczania, łatwą obsługę, stabilną pracę i dobrą niezawodność.
Maszyna może produkować cegły pełne, cegły drążone, cegły porowate, pustaki i inne cegły.
Maszyna składa się z górnej części mieszającej, części próżniowej i dolnej części wytłaczającej.
Korpus wytłaczarki jest spawany z wysokiej jakości stalowej płyty, a naprężenia szczątkowe wewnątrz części są usuwane po obróbce starzeniowej, co zwiększa twardość i wytrzymałość. Konstrukcja wytłaczarki jest rozsądna, korpus maszyny jest solidny, stabilny, niezawodny i trwały. Niskie zużycie energii, wysoka wydajność produkcji i łatwa konserwacja.
Wytłaczarka może być wyposażona w cyfrowy system automatycznego monitorowania, aby zapewnić silną gwarancję ciągłej i stabilnej pracy maszyny.
Kluczowe części
Ostrze spiralne/rozwiertak
Standardowy materiał ze stali węglowej, powierzchnia rozwiertaka odporna na zużycie wykorzystuje spawanie gazowe i drut rdzeniowy, powierzchnia spawanego przedmiotu obrabianego jest gładka, opór jest mały, odporność na zużycie jest wysoka, twardość w zakresie 52HRC-56HRC, żywotność jest ponad 4-7 razy większa niż w przypadku zwykłego rozwiertaka. Prowadnica (skok śruby) jest rozmieszczona naukowo, z charakterystyką „mikroprzesył ciśnieniowy, wytłaczanie wysokociśnieniowe”, co może zwiększyć ciśnienie wytłaczania i poprawić wydajność pracy. Naprawa może być powtarzana podczas użytkowania w celu obniżenia kosztów i zwiększenia wskaźnika wykorzystania.
Wał wytłaczający
Wał części wytłaczającej przyjmuje konstrukcję wału pływającego i ma funkcję automatycznego centrowania, dzięki czemu wał wytwarza tylko moment obrotowy i nie wytwarza siły promieniowej, co może chronić reduktor/wał i może wyeliminować lub zmniejszyć wstrząsy urządzenia spowodowane zginaniem wału po długim czasie użytkowania, aby urządzenie oszczędzało energię w zakresie 15-30%. Twardość wału jest większa niż HB220 po obróbce cieplnej.
Ząb mieszający
Odlewanie wysokiego formowania, twardość w zakresie 55hrc-60hrc, żywotność jest 6 razy większa niż w przypadku zwykłego zęba mieszającego.
Wał mieszający
Górny reduktor jest połączony z wałem za pomocą sprzęgła zębatego, co eliminuje współosiowość między wałem a reduktorem.
Parametry techniczne
| NR. |
Model |
EV50A |
EV55A |
EV60A |
| 1 |
Kod
|
IBS062-0205
|
IBS062-0206
|
IBS062-0202
|
| 2 |
Wydajność produkcyjna
|
10 000-13 000 szt./h (250*110*75mm)
|
11 000-15 000 szt./h (250*110*75mm)
|
13 000-19 000 szt./h (250*110*75mm)
|
| 3 |
Ciśnienie wytłaczania
|
≤3,0 MPa
|
≤3,0 MPa
|
≤4,0 MPa
|
| 4 |
Stopień próżni
|
≤-0,092
|
≤-0,092
|
≤-0,092
|
| 5 |
Prędkość obrotowa wału wytłaczającego
|
25 obr./min
|
24 obr./min
|
20 obr./min
|
| 6 |
Średnica rozwiertaka
|
Część transportująca materiał: 500 mm
Część wytłaczająca: 450 mm
|
Część transportująca materiał: 550 mm
Część wytłaczająca: 500 mm
|
Część transportująca materiał: 600 mm
Część wytłaczająca: 600 mm
|
| 7 |
Pompa próżniowa
|
2SK-6
|
2SK-6
|
2SK-12
|
| 8 |
Reduktor
|
Stopień górny: i=12,64
Stopień dolny: i=21,3
|
Stopień górny: i=12,64
Stopień dolny: i=21,3
|
Stopień górny: i=20,49
Stopień dolny: i=24
|
| 9 |
Pasek klinowy
|
Stopień górny: 5V-4600*6
Stopień dolny: 5V4800*10
|
Stopień górny: 5V-4600*6
Stopień dolny: 5V4800*10
|
Stopień górny: 5V-4600*6
Stopień dolny: 5V4800*10
|
| 10 |
Moc
|
160+55 kW
|
200+55 kW
|
250+75 kW
|
| 11 |
Wymiar
|
Stopień górny: 4400*2200*1250mm
Stopień dolny: 5600*1800*2500mm
|
Stopień górny: 4700*2200*1250mm
Stopień dolny: 4700*1800*2600mm
|
7500*2900*2800mm
|
| 12 |
Waga
|
17 500 kg
|
18 500 kg
|
30 000 kg
|
