TWPM200 Mokry młyn na patelnie Sprzęt do przetwarzania minerałów w linii produkcyjnej cegły

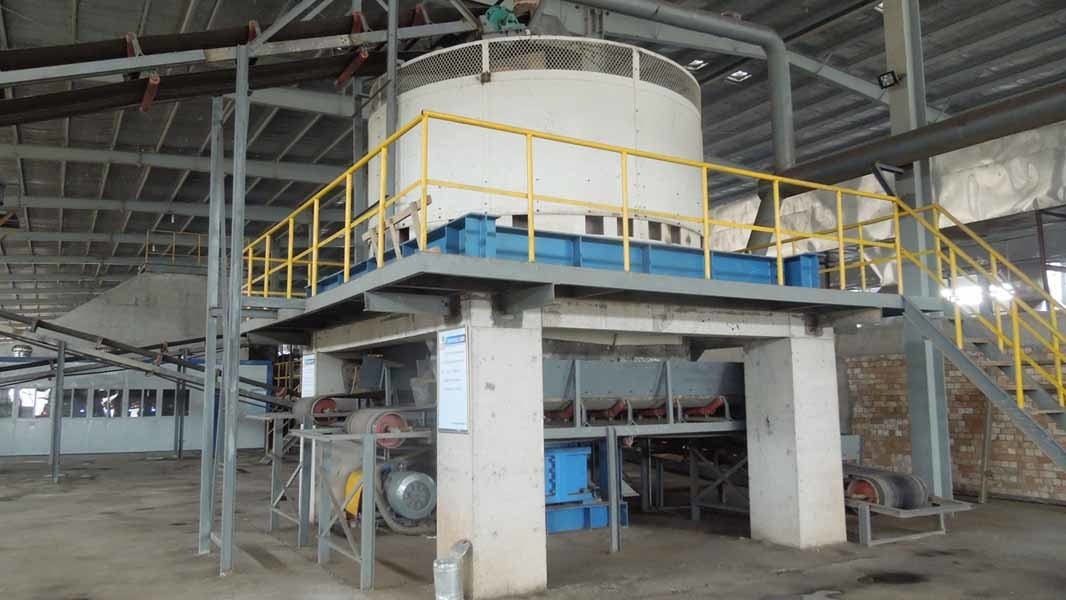

Młyn mokry
Wykorzystywany jest w sekcji przygotowywania surowców linii produkcyjnej cegieł do pełnego mieszania, kruszenia i szlifowania różnych materiałów.
Rulka przyjmuje strukturę, w której rolka jest oddzielona od węzła i jest połączona jako całość przez klucz klinny, który jest wygodny do wymiany rolki;
Koło walcowe wykonane jest ze stali ze stopu chromu o wysokiej zawartości manganu, o wysokiej wytrzymałości i odporności na zużycie, grubości do 150 mm i długiej żywotności;
Oś główna wykonana jest ze sztuczek ze stali stopowej i jest obdana obróbce cieplnej, ma wysoką wytrzymałość, odporność na zmęczenie i może wytrzymać dużą siłę ekcentryczną radialną;
Złącze hydrauliczne ograniczające moment obrotowy służy do przesyłu mocy między silnikiem głównego silnika a wałem wejściowym reduktoru,który może skutecznie chronić reduktor i silnik oraz zapobiegać uderzeniom na części mechaniczne podczas uruchamiania przy pełnym obciążeniu; główny reduktor wyposażony jest w układ smarowania przymusowego i wentylator chłodzący.
Kluczowe elementy
Płytka do siewu
Surowiec do płyty sitowej to stal o wysokiej zawartości manganu, konstrukcja modułu, odporność na zużycie, a także można go łatwo usunąć za pomocą nowego zapasu.

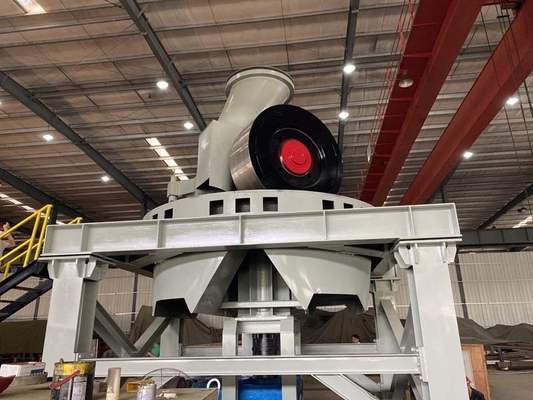

Młyn
Rolka przyjmuje strukturę, w której skóra rolka jest oddzielona od węzła, który jest połączony jako całość przez klucz w kształcie klinia; wygodnie jest wymienić skórę w razie potrzeby.
Włókna
Grubość skórki rolkowej wynosi 150 mm, wykonana z stali stopowej o wysokiej zawartości manganu i chromu, która jest wytrzymała i odporna na zużycie
Panna
To struktura siatkowa, która jest spawana przez wełnę stalową, jest mocniejsza i może wytrzymać ogromne zgrubienie uderzeniowe.

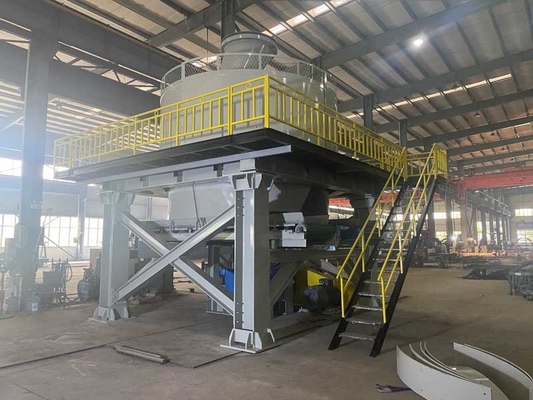

Wsparcie strukturalne
Pomiędzy platformą a reduktorem znajduje się poliuretanowa podkładka amortyzująca, która służy do absorpcji siły uderzenia i wibracji urządzenia podczas pracy.
Uwaga: Podtrzymująca konstrukcja i platforma utrzymania są opcjonalne, a
Klienci mogą spawać w lokalnym.
Główny wał
Oś główna wykonana jest ze sztuczek ze stali stopowej i została poddana obróbce cieplnej, co daje wysoką wytrzymałość;
Odporność na zmęczenie i może wytrzymać duże siły radialne.
Silnik i reduktor
do przesyłu mocy pomiędzy silnikiem głównego silnika a wałem wejściowym reduktoru stosuje się sprzęgło hydrauliczne o ograniczonym momencie obrotowym,które skutecznie chronią reduktor i silnik przed uderzeniem na części mechaniczne podczas pracy przy pełnym obciążeniu; główny reduktor wyposażony jest w układ smarowania przymusowego i wentylator chłodzący.
Parametry techniczne
| Nie, nie, nie. |
Pozycja |
TWPM185 |
TWPM200 |
| 1 |
Rozmiar walca |
1850*700 mm średnicy*szerokości |
2000*900 mm średnicy*szerokości |
| 2 |
Prędkość obrotowa dla wału głównego |
≥ 13 obrotów na minutę |
≥ 13 obrotów na minutę |
| 3 |
Władza |
90+2,2+2,2+1,5 kw |
142 kW |
| 4 |
Efektywna średnica walców |
1850 mm |
2000 mm |
| 5 |
Prędkość obrotowa |
≥ 29 obr./min |
≥ 29 obr./min |
| 6 |
Średnica otworu ekranu |
Konstrukcja na zamówienie |
Konstrukcja na zamówienie |
| 7 |
Pojemność produkcyjna |
40-50 m3/h |
60-90 m3/h |
| 8 |
Całkowita masa sprzętu |
65200 kg |
70000 kg |
| 9 |
Wymiary |
5300*4600*6500 mm |
6700*6500*6700 mm |
