Linia do produkcji cegieł z gliny tunelowej Zautomatyzowana komora do suszenia

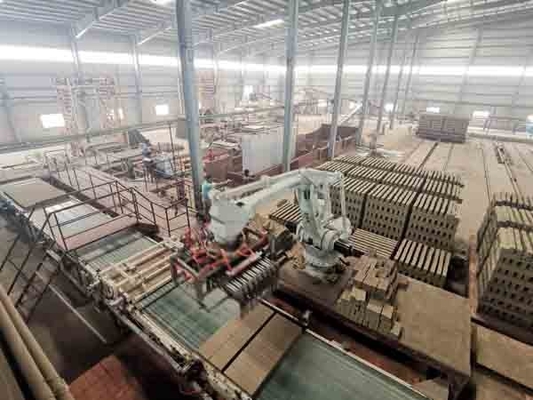

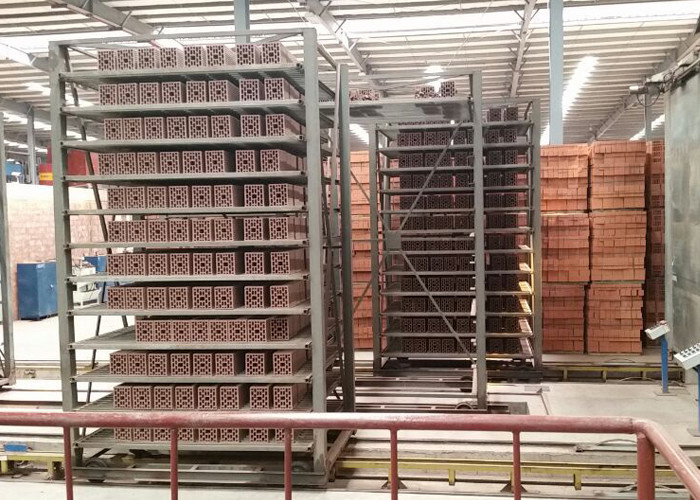

Wyroby do produkcji cegieł glinianych komory suszarki wózka cegieł suszenia w klockie pusty wózek suszarki z użyciem robota ustawienia cegieł

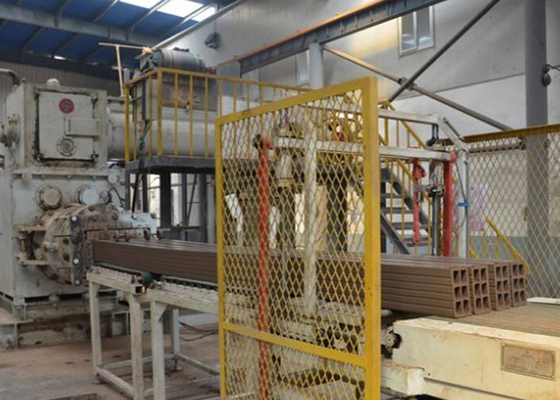

Automatyczna linia produkcyjna cegieł glinianych

Całkowicie automatyczna komora suszarka tunelowa z cegły glinianej

System suszenia i palenia

Proces suszenia i palenia będzie oparty na podwójnym procesie układania i palenia za pomocą technologii suszarki tunelowej.Ciepło suszarki pochodzi z wysokiej temperatury ciepła wypalonych produktów i ciepła pozostałego z pieca tunelowego, poprzez zmianę układu do regulacji temperatury i objętości powietrza podawania, tak aby zapewnić jakość suszenia zielonych cegieł.

Piekarnik tunelowy przyjmuje dużą sekcję o wewnętrznej szerokości 6,6 metra, jest zaprojektowany jako konstrukcja płaskiego sufitu.

Piece tunelowe posiadają system wydechowy dymu, system uwalniania ciepła z wózka pieca, system chłodzenia wózka pieca, system spalania gazu, system odzyskiwania ciepła,system szybkiego chłodzenia i system przeciwciśnienia (system równoważenia ciśnienia)Ten piec ma następujące cechy: duża sekcja, duża pojemność, mała różnica temperatury sekcji niska, dobre utrzymanie ciepła.system automatycznego sterowania piecem może zapewnić stabilność parametrów ciepła pieczenia.

Komora suszenia systemu i konstrukcji

Komora suszenia przyjmuje suszarkę tunelową (83,65x22,625m).Wiatrak o wysokiej temperaturze i wiatrak o niskiej temperaturze pieca tunelowego jest w stanie poddać recyklingowi i zbierać pozostałe ciepło pieca tunelowego i przenosić do suszarki, przechodzi przez wentylator grzewczy w suszarce począwszy od wirującego wentylatora, a następnie wchodzi do suszarki i cegieł przez właściwości mechaniczne.w celu zapewnienia jakości suszenia zielonych cegiełDobrze wysuszone cegły zostaną rozładowane z wózka suszącego poprzez system rozładowania i ponownego układania na ławce przeniesienia,Następnie dobrze wysuszone cegły zostaną ułożone na wozie pieca przez maszyny do ułożenia i wysłane do pieca tunelowego przez samochód promowy..

Źródłem ciepła komory suszenia jest ciepło odpadowe z pieca tunelowego, które jest dostarczane do komory suszenia przez zewnętrzny system rur.system wyczerpywania wilgoci, system obsługi i system monitorowania, oprócz systemu monitorowania, system wentylacyjny i wydechowy są wykonane z metalowej rury i powiązanych wentylatorów.

Główne parametry technologiczne komory suszenia

Całkowita długość: 83,65 metra.

2) Kosze w suszarce: 138 sztuk

3) Wewnętrzna szerokość: 22,125 m

Wewnętrzna wysokość: 5,315 m

5) Pojemność ładowania na wózek: 600 sztuk (150x200x300 klocków)

6) Temperatura podawania powietrza: 110-130°C

7) Temperatura wydechu: 28°C

8) wilgotność uwalniająca wilgoć: 75~90%

9) Wydajność suszenia: 99%

10) Cykl suszenia: 22-26 godzin

Produkcja dzienna: 400 ton

12) Indeks zużycia cieplnego: 180 Kal/kg

13) Specyfikacja wózka suszącego: 2920x2600x4795 mm

14) Zewnętrzne wymiary komory suszenia: 83,65×22,625×5,565m ((L×W×H)
