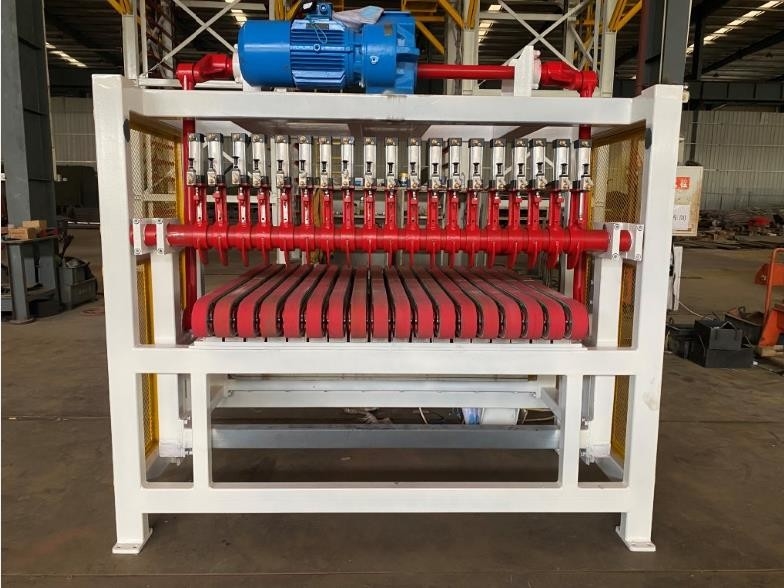

W pełni automatyczne glinne maszyny do cięcia szklanych / pustych bloków dla pieców tunelowych

W pełni automatyczna maszyna do cięcia cegieł z czerwonej gliny pełnej/drążonej, nowa maszyna do cięcia w 2024 roku

W pełni automatyczna maszyna do cięcia cegieł glinianych

Cięcie kolumn ceglanych

Maszyna ta służy do cięcia taśmy adobe z wytłaczarki zgodnie z wymaganiami długości maszyny do cięcia kawałków adobe na sekcje adobe i podawania ich do maszyny do cięcia kawałków, aby spełnić różne wymagania technologii produkcji, nasza firma produkuje dwa rodzaje różnych produktów: przecinarka pionowa, przecinarka okrągła. Maszyna może regulować długość cięcia taśmy i automatycznie ciąć taśmę adobe. Przecinarka pionowa ma cechy takie jak cięcie pionowe, mały ścink i wysoka wydajność.

Cięcie cegieł glinianych

Maszyna ta służy do cięcia taśmy adobe z wytłaczarki zgodnie z wymaganiami długości maszyny do cięcia kawałków adobe na sekcje adobe i podawania ich do maszyny do cięcia kawałków, aby spełnić różne wymagania technologii produkcji, nasza firma produkuje dwa rodzaje różnych produktów: przecinarka pionowa, przecinarka okrągła. Maszyna może regulować długość cięcia taśmy i automatycznie ciąć taśmę adobe. Przecinarka pionowa ma cechy takie jak cięcie pionowe, mały ścink i wysoka wydajność.

Struktura i zasada działania

Zwykły system cięcia składa się głównie z pneumatycznej przecinarki kolumn iprzecinarki do lekkich cegieł.

Pneumatyczna przecinarka kolumn składa się głównie z zespołu ramy podstawy, zespołu silnika, zespołu ramienia, zespołu cylindra, zespołu ramy bramowej, zespołu prowadnicy i bufora. Maszyna służy do cięcia kolumn błotnych i szybkiego dostarczania kolumn ceglanych do przecinarki do cegieł.

Przecinarka do lekkich cegieł składa się głównie z zespołu spawanego ramy podstawy, części wałka napędowego (silnik elektryczny, reduktor, wałek ślizgowy itp.), części rozdrabniających (wewnętrzne/zewnętrzne), jednostki napędowej (silnik elektryczny, reduktor, ramiona modliszki, korbowód, prowadnica, głowica pchająca itp.), części hamulcowych, spawania barierki ochronnej itp.

Zasada działania

Cięcie kolumn ceglanych:

Osiąga się to za pomocą zwykłej pneumatycznej przecinarki kolumn ceglanych. Gdy wytłaczana kolumna gliniana jest popychana do ramy bramowej i styka się z wałkiem oporowym, zostaje zatrzymana przez wałek oporowy. Jednocześnie kolumna gliniana popycha koło pasowe (synchronizacja kolumny glinianej i koła pasowego) do przodu, aby uruchomić przełącznik indukcyjny, program sterujący wydaje polecenie uruchomienia cylindra tnącego, tłoczysko cylindra wysuwa się i napędza drut stalowy w kończynie, aby przeciąć glinę. Po zakończeniu cięcia gliny, koło pasowe idzie do przodu w sposób ciągły, wałek oporowy w ramie bramowej jest otwierany siłą przez blok, który jest zainstalowany po obu stronach korpusu maszyny, rama bramowa jest otwierana automatycznie, kolumna gliniana jest odsyłana przez przenośnik taśmowy szybszego wałka. Jednocześnie koło pasowe jest przywracane do pierwotnego miejsca przez powtarzanie kręgosłupa i czeka na następne cięcie.

Cięcie cegieł:

Osiąga się to za pomocą przecinarki do cegieł. Kolumna gliniana, która jest wysyłana przez przecinarkę do cegieł, dotrze do płyty ochronnej lokalizującej kolumnę glinianą przez wałek stołowy, po tym jak przełącznik optoelektroniczny wykryje kolumnę glinianą, poprzez program sterujący, aby uruchomić cylinder separacyjny i wyciągnąć lidera separacyjnego i połączyć ramię połączone, moc silnika elektrycznego jest zmniejszana przez reduktor i skrzynię wrzeciona, korba wahacza doprowadzi popychacz do ruchu prostoliniowego posuwisto-zwrotnego, podczas gdy popychacz porusza się do przodu, kolumna gliniana zostanie popchnięta do drutu stalowego, aby uzyskać cięcie cegieł, podczas gdy popychacz porusza się do tyłu, lider separacyjny zostanie przywrócony do pozycji wyjściowej przez napięcie powrotne, a następnie oddzieli ramię połączone, odetnie zasilanie (prędkość obrotowa), popychacz poprzez odpowiednie hamowanie i powrót do pozycji w pobliżu punktu zatrzymania (pozycja dla następnego cięcia) poprzez dziedziczenie, a następnie czeka na następne cięcie.
