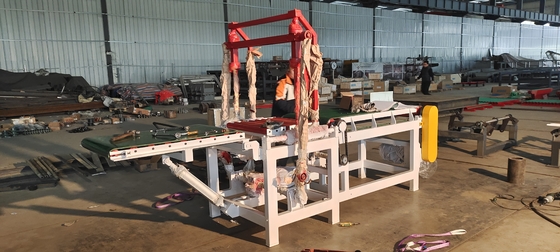

Wysoce w pełni automatyczny płaski taśma przenośna, cięcia cegieł glinianych do twardych i pustych bloków

system maszyny do cięcia glinianych pustych bloków z masywnym sprzętem do cięcia cegieł

Kompozycja, rysunek zarysu i zasada działania

(1) Maszyna do cięcia zielonych cegieł (zwana dalej maszyną do cięcia) składa się głównie z trzech części: pionowego urządzenia do cięcia pręta z kołową,urządzenie do czyszczenia płaskich taśm przenośnych i drutów stalowych.

Urządzenie do pionowego cięcia prętów zwrotowych składa się głównie z silnika biegów, pręta, pręta zwrotowego, urządzenia podnoszącego stalowy drut i urządzenia napięcia stalowego drutu.

Płaski taśma przenośna składa się głównie z silnika biegów, ramy, taśmy płaskiej i urządzenia napięcia.Mechanizm pręta korbowego odcina pionowo paski błota na zielone cegły o wymaganej specyfikacji.

(2) Rysunek obrysu maszyny do cięcia (zobacz na załączonym rysunku)

(3) Zasada działania

Po tym, jak płaski taśma przenośna wewnątrz maszyny przenosi pasy błota do wyznaczonej pozycji, taśma przenośna przestaje działać.mechanizm pręta łączącego skręty pionowo cięcia pasów błota w zielonej cegły z wymaganą specyfikacją. Zielone cegły są następnie przenoszone na ławkę programowania do grupowania i ładowania, a następnie mechanizm jest zresetowany i wchodzi w następny cykl pracy.urządzenie naciągające stalowy drut posiada funkcję automatycznego alarmu na złamanie drutu.

Parametry techniczne:

1Maksymalna częstotliwość cięcia: 16 razy/min;
2Maksymalna długość pasów błota: 2,1 m;
3Maksymalna wysokość cięcia: 300 mm;
4Maksymalna szerokość cięcia: 600 mm;
