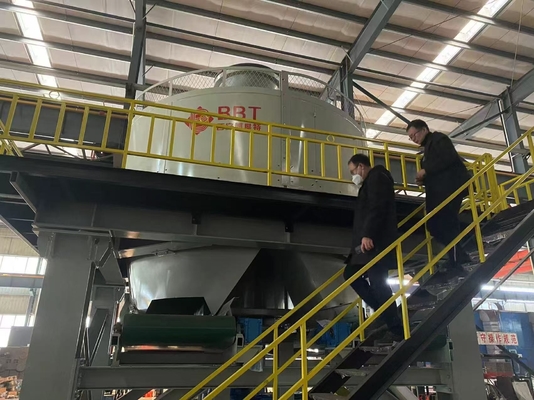

Edge Runner mokry młyn do produkcji cegieł glinianych 40-50m / h Pojemność i 1850 * 700 mm Wskazówka rolka

Młyn do cegieł glinianych o dużej pojemności, młyn walcowy, młyn mokry do przetwarzania surowców w fabryce cegieł glinianych

Młyn mokry to nowy produkt opracowany przez naszą firmę na podstawie wchłonięcia zaawansowanych doświadczeń podobnych produktów za granicą i zajmuje wiodącą pozycję wśród podobnych produktów w Chinach. Maszyna ma rozsądną konstrukcję, stabilną pracę, niski wskaźnik awaryjności oraz jest łatwa w obsłudze i konserwacji. Jest używana głównie do obróbki surowców w procesie produkcji cegieł spiekanych z odpadów węglowych, popiołu lotnego, łupków, gliny i szlamu jako głównych surowców. Posiada funkcje kruszenia, mielenia, ugniatania i mieszania. Po zmieleniu i przetworzeniu surowców przez tę maszynę, kompleksowe właściwości technologiczne surowców mogą zostać znacznie poprawione i można wytwarzać wyższej jakości produkty spiekane.

Specyfikacje młyna mokrego TWPM-185:

Efektywna średnica walców 1850 mm

Młyn mokry serii TWPM

Zasada działania i charakterystyka konstrukcyjna

Zasada działania

Silnik elektryczny zapewnia moc napędową, a silnik elektryczny napędza sprzęgło hydrauliczne, aby zrealizować rozruch bez obciążenia i stabilny rozruch silnika elektrycznego. Moc jest przekazywana do reduktora przez koło pasowe, a reduktor napędza wał główny do obrotu przez

sprzęgło. Wał główny i gniazdo zawieszenia są połączone tuleją rozprężną, a przenoszenie momentu obrotowego jest realizowane przez tarcie między tuleją rozprężną, wałem głównym i gniazdem zawieszenia. Zaletą jest łatwość montażu i demontażu oraz możliwość realizacji ochrony przed przeciążeniem wału głównego i uniknięcia uszkodzenia powierzchni obróbczej wału głównego. Gniazdo zawieszenia przekazuje moc odpowiednio do wewnętrznych i zewnętrznych wsporników i napędza dwa walce do obrotu wokół wału głównego, a walce obracają się wokół swoich wałów walcowych w tym samym czasie. Surowce zmieszane z wodą w poprzednim procesie spadają z centralnego leja podającego na górze urządzenia do przodu wewnętrznego walca. Po zmiażdżeniu i zmieleniu przez wewnętrzny walec, materiał jest zgarniany przez pływający skrobak na zewnętrzny tor walcowy i przechodzi przez zewnętrzny walec. Po walcowaniu surowce są walcowane i wyciskane przez otwory płyty sitowej, aby zakończyć kruszenie, mieszanie, mielenie i ugniatanie różnych surowców.

Charakterystyka konstrukcyjna

Ta seria młynów mokrych składa się głównie z silnika, reduktora, części wału transmisyjnego, części ramy, części gniazda zawieszenia, wewnętrznej i zewnętrznej części koła szlifierskiego, części tarczy szlifierskiej, części skrobania oraz przenośnika taśmowego wyładowczego i innych części.

Ogólna konstrukcja tej serii młynów mokrych jest kompaktowa, a sprzęgło hydrauliczne służy do realizacji przenoszenia mocy między silnikiem a reduktorem. Zaletą jest to, że udar rozruchowy jest mały i można zrealizować ochronę przed przeciążeniem silnika i reduktora, aby przedłużyć jego żywotność.

Walec jest jedną z kluczowych części młyna, dlatego wewnętrzne i zewnętrzne pierścienie walcowe walca są wykonane ze staliwa chromowego. Ponieważ stal chromowa ma dobrą odporność na zużycie i wysoką wytrzymałość zmęczeniową materiału, żywotność pierścienia walcowego jest poprawiona. Podobnie, płyta wykładzinowa i płyta sitowa wyładowcza młyna są również wykonane ze stopu manganu. Wał główny młyna kołowego jest ważną częścią do przenoszenia mocy, dlatego oprócz wyboru stali stopowej hartowanej i odpuszczanej o lepszych wszechstronnych właściwościach mechanicznych, przeprowadzono ścisły proces obróbki cieplnej i kontroli jakości. Ponadto łożyska i uszczelki olejowe wymagane dla wszystkich komponentów są wykonane z wysokiej jakości produktów krajowych, a cała maszyna jest wysokiej jakości, ma dobre parametry i długą żywotność.

Młyn do cegieł glinianych o dużej pojemności, młyn walcowy, młyn mokry do przetwarzania surowców w fabryce cegieł glinianych

Parametry techniczne młyna mokrego:
