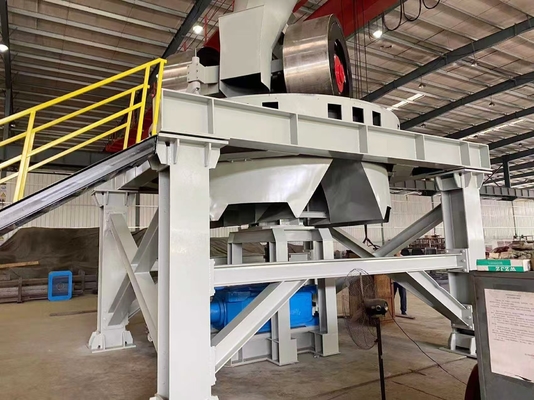

Młyn na mokre patelnie z cegły glinianej o pojemności 40-50 m/h i wielkości 5300*4600*6500 mm

Młyn mokry do produkcji cegieł glinianych

Mokry młyn na patelnie jest nowym produktem opracowanym przez naszą firmę na podstawie wchłaniania zaawansowanego doświadczenia podobnych produktów za granicą i zajmuje wiodącą pozycję wśród podobnych produktów w Chinach.Maszyna ma rozsądną konstrukcję, jest stabilna w pracy, ma niski wskaźnik awarii, a także łatwa w obsłudze i konserwacji.Wykorzystuje się go głównie do obróbki surowców w procesie produkcji cegieł spiekanych węglową.Wykorzystuje się go jako główny surowiec, w tym do kruszenia, szlifowania, kształtowania i mieszania.ogólne właściwości technologiczne surowców mogą zostać znacznie poprawione, a produkty spiekane o wyższej jakości mogą być produkowane.

Specyfikacje mokrego młyna na patelnie TWPM-185:

Efektywna średnica walców 1850 mm

Młyn na mokre patelnie z serii TWPM

Zasada działania i cechy konstrukcyjne

Zasada działania

Silnik elektryczny zapewnia siłę napędową, a silnik elektryczny napędza sprzęgło hydrauliczne, aby osiągnąć bezobciążenie i stabilny start silnika elektrycznego.Siła jest przekazywana do reduktor przez koła, a reduktor napędza wał główny do obrotu przez

łącznik: wał główny i siedzenie zawieszenia są połączone rękawem rozszerzającym, a przenoszenie momentu obrotowego jest realizowane przez tarcie między rękawem rozszerzającym,wiarę główną i siedzenie zawieszoneZaletą jest to, że jest łatwy w montażu i demontażu, a także może realizować ochronę przed przeciążeniem głównego wału i uniknąć uszkodzenia powierzchni obróbki głównego wału.Siedzenie zawieszone przekazuje moc odpowiednio do wewnętrznych i zewnętrznych wyścigów, i napędza dwa rolki do obrotu wokół głównego wału, a rolki obracają się wokół swoich odpowiednich wałów rolkowych w tym samym czasie.Surowce zmieszane z wodą w poprzednim procesie spadają z centralnego hopera dożywczego na górze urządzenia do przodu wewnętrznego walcaPo zmiażdżeniu i rozdrobnieniu przez wewnętrzny walcownik, materiał jest odrywany przez pływający skraper na zewnętrznej trasie walcowniczej i przechodzi przez zewnętrzny walcownik.surowce są walcowane i wytłaczane przez otwory płyty sitowej w celu zakończenia kruszenia, mieszanie, mielenie i kształtowanie różnych surowców.

Cechy strukturalne

Niniejsza seria młyna na mokro składa się głównie z silnika, reduktoru, części wału skrzyniowego, części ramy, części siedzenia zawieszenia, części wewnętrznego i zewnętrznego szlifu, części tarczy szlifowej,części szkrabiających i wyładowujących przenośnik pasa przenośnego oraz pozostałe części.

Całkowita struktura tej serii mokrych młynów jest kompaktowa, a sprzęgło hydrauliczne jest wykorzystywane do realizacji przesyłu mocy między silnikiem a reduktorem.Zaletą jest to, że początkowe uderzenie jest małe, a ochrona przed przeciążeniem silnika i reduktoru może zostać zrealizowana w celu wydłużenia jego żywotności.

Rolnik jest jedną z kluczowych części młyna, więc wewnętrzne i zewnętrzne pierścienie walcowania rolka wykonane są ze stali odlewanej o wysokiej zawartości chromu.Ponieważ wysokiej chromu stali odlewanej ma dobrą odporność na zużycie i wysoką wydajność materiału wytrzymałość na zmęczeniePodobnie, płytka wyściółkowa i płytka sieci wyładowania młyna do patelni są również wykonane z stopów wysokiego poziomu manganu.Główny wał młyna kołowego jest ważną częścią do przesyłania mocyW związku z tym oprócz wyboru stali stopowej utwardzonej i hartowanej o lepszych całościowych właściwościach mechanicznych, przeprowadzono rygorystyczny proces obróbki cieplnej i kontrolę jakości.W dodatku, łożyska i uszczelki olejowe wymagane dla wszystkich komponentów są wykonane z krajowych produktów wysokiej jakości, a cała maszyna ma wysoką jakość, dobrą wydajność i długą żywotność.

30-70tony mocowany mocowany mocowany mocowany mocowany

Parametry techniczne mokrego młyna:

Młyn mokry do produkcji cegieł glinianych
