Duża pojemność TCNL Materiały gliniane Maszyna do karmienia opakowaniami z opakowaniami z opakowaniami

Podajnik skrzyniowy modelu TCNL

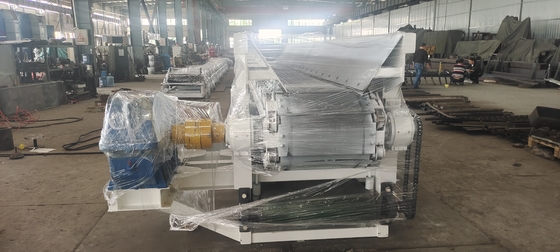

Podajnik skrzyniowy typu łańcuchowego ze stali modelu TCNL

Podajnik płytowy TCNL4.5/1000 to nowy produkt opracowany przez naszą firmę na podstawie wchłaniania zaawansowanych doświadczeń podobnych produktów za granicą i zajmuje wiodącą pozycję wśród podobnych produktów w Chinach. Maszyna ma rozsądną konstrukcję, stabilną pracę, niski wskaźnik awaryjności oraz jest łatwa w użyciu i konserwacji. Produkt ten jest szeroko stosowany w górnictwie, materiałach budowlanych, metalurgii i innych gałęziach przemysłu w celu uzyskania równomiernego podawania i dozowania, a także może być stosowany w innych sytuacjach, w których podobne ostre materiały blokowe są równomiernie podawane.

Podajnik skrzyniowy do cegiełGłówne parametry

Wydajność: 10-50 m3/h

Odległość między środkami kół zębatych napędowych i napinających: 4500 mm

Odległość między środkami torów jazdy łańcucha: 1175 mm

Waga: 6200 kg

Wymiary: 6015*2500*1750 mm

Moc: 4 kW

Opcjonalne

1. Wybór kierunku napędu: napęd prawy/napęd lewy;

2. Czy jest wyposażony w listwę do błota.

Zasada działania i charakterystyka konstrukcyjna podajnika skrzyniowego do cegieł

Moc podajnika płytowego jest napędzana przez silnik urządzenia transmisyjnego, a po zwolnieniu przez reduktor, moc jest przekazywana na wał napędowy. W tym czasie dwa koła zębate zamontowane na wale napędowym obracają się wraz z wałem napędowym. Ponadto, dwa łańcuchy zazębiające się z kołami zębatymi głowicy i ogona również poruszają się do przodu wraz z obrotem koła zębatego napędowego i koła ogonowego, a płyta łańcuchowa jest zamontowana na łańcuchu, aby poruszać się synchronicznie z łańcuchem.

Funkcją płyty łańcuchowej jest przenoszenie pełnego ciężaru materiału. Wraz z ruchem łańcucha, płyta łańcuchowa również realizuje proces transportu materiału.

Bramę można podnosić i opuszczać ręcznie, aby kontrolować ilość wydawanego materiału, skrobak na dole może czyścić surowce przyklejone do płyty łańcuchowej, a listwa do błota jest napędzana przez silnik i zwalniana przez reduktor, aby materiał poruszał się bardziej równomiernie i płynnie.

Charakterystyka konstrukcyjna podajnika skrzyniowego

Podajnik płytowy składa się głównie z następujących elementów:

Układ przeniesienia napędu: silnik elektryczny, reduktor, wał napędowy, wał napędzany, koło zębate, płyta łańcuchowa.

Inne urządzenia: brama zasobnika, skrobak, listwa do błota, rama, zasobnik, osłona.

Parametry techniczne podajnika skrzyniowego do cegieł:
