Wentylator chłodzący do pieca tunelowego do cegieł glinianych z wyrównywaniem ciśnienia

Wyposażenie pieca tunelowego do cegieł glinianych zrównoważonego ciśnienia - system odprowadzania dymu - wentylator chłodzący

Różne systemy wewnątrz pieca tunelowego

Konstrukcja pieca zaprojektowana jest jako konstrukcja z płaskim sufitem;

Z systemem wyciągowym do odprowadzania dymu;

Z systemem chłodzenia pod wózkiem pieca;

System odzysku ciepła odpadowego;

System równoważenia ciśnienia.

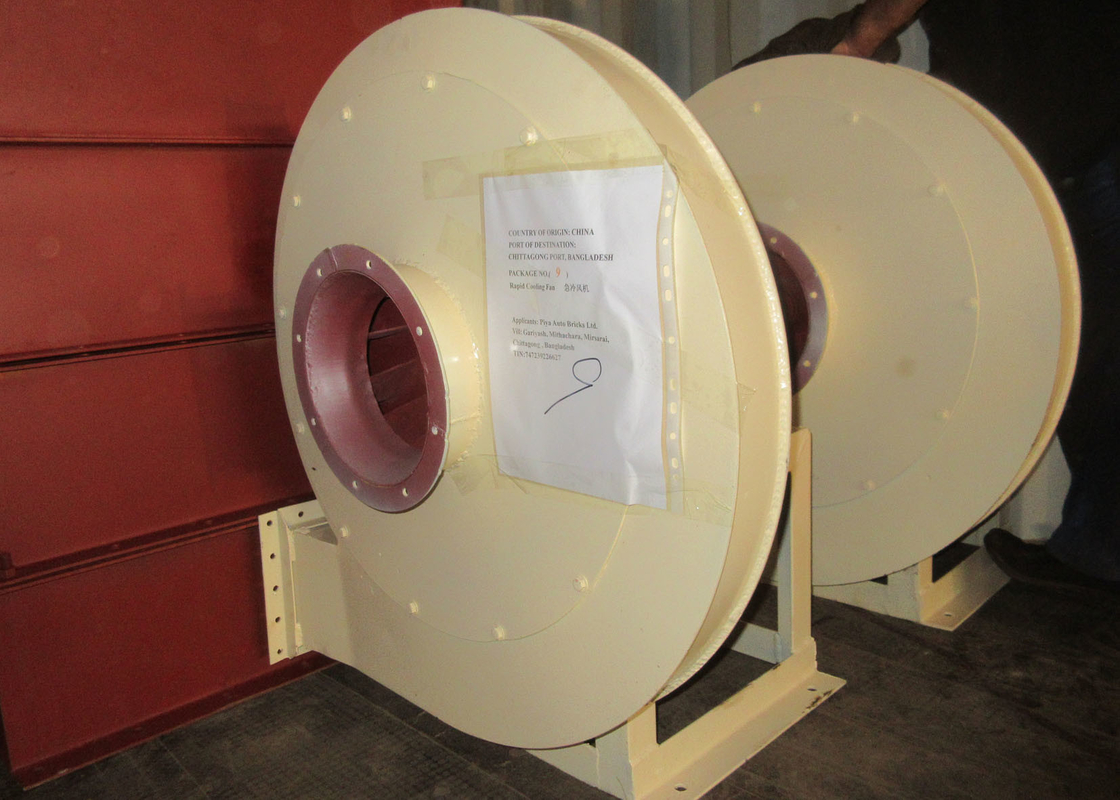

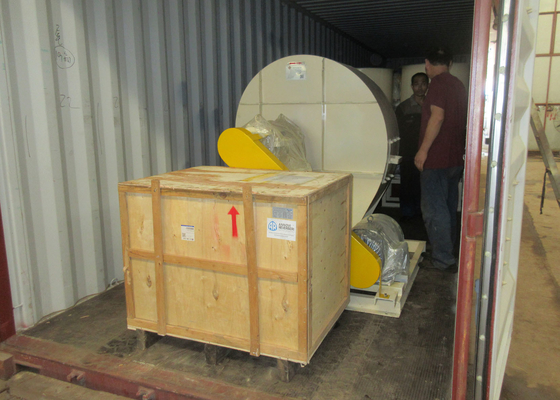

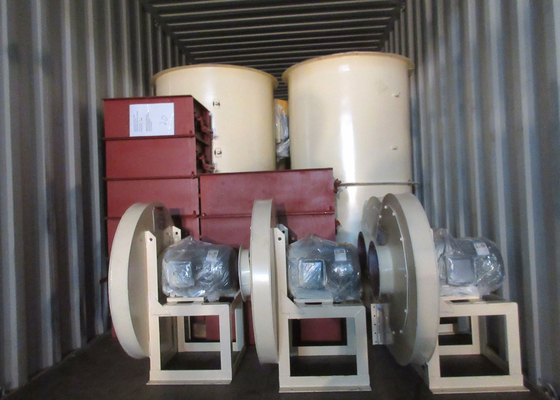

Wiele wyświetlaczy wentylatorów

Rozsądne parametry termiczne pieca tunelowego są kontrolowane przez kilka wentylatorów.

Kurtyna powietrzna szybkiego chłodzenia wytwarzana przez wentylator szybkiego chłodzenia, która może podzielić piec tunelowy na 2 części.

O ile odzysk ciepła z pieca tunelowego zostanie połączony z technologią chłodzenia, czyste i suche gorące powietrze może być skutecznie odzyskiwane, co może służyć jako medium suszące w strefie chłodzenia pieca tunelowego.

Po obliczeniach i testach w praktyce, ciepło odzyskane ze strefy chłodzenia może stanowić 40% całkowitego zużycia ciepła w piecu tunelowym, co może zaspokoić potrzeby suszarni

Oszczędność energii, wysoka wydajność, separacja dymu i bezdymne suszenie mogą być prawdziwe w praktyce.

Wentylator wyciągu dymu

Znajduje się na początku pieca.

Może sprawić, że przepływ powietrza będzie poruszał się w kierunku głowicy pieca, eliminując parę wodną, spaliny i gazy spalinowe w strefie wstępnego nagrzewania pieca tunelowego; Jego funkcją jest doprowadzenie pieca do ujemnego ciśnienia między strefą wstępnego nagrzewania a strefą wypalania i bezpośrednie sterowanie ruchem powietrza w piecu.

Wentylator szybkiego chłodzenia

Kurtyna powietrzna chłodząca wytwarzana przez wentylator szybkiego chłodzenia skutecznie odcina przepływ powietrza zwrotnego z obszaru izolacji do obszaru chłodzenia, dzięki czemu regulacja systemu wyciągu dymu działa płynniej.

Szybkie chłodzenie znacznie poprawia właściwości mechaniczne i wygląd cegły; Wymiana ciepła między szybko chłodzącym powietrzem a gorącymi cegłami/blokami, a następnie generowane jest gorące powietrze, które jest łatwiejsze do odzyskania.

Wentylator odzysku ciepła

Odzyskuje ciepło resztkowe z gorącego i niskiego gorącego powietrza z sekcji chłodzenia pieca tunelowego.

Wentylator chłodzący pod wózkiem pieca: równoważy ciśnienie między górną i dolną częścią wózka pieca, chłodzi wózek pieca, dmuchając powietrze na stalową konstrukcję, a następnie wymienione ciepło gorące powietrze popłynie do głowicy pieca i tyłu pieca.

Wentylator ciśnienia zwrotnego

Znajduje się na końcu pieca i dmucha zimnym powietrzem, aby schłodzić gotowy produkt.
