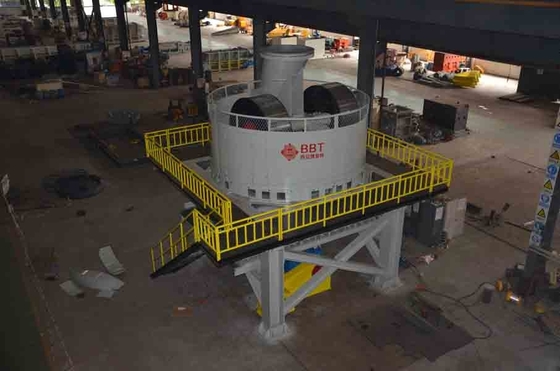

Zdolność produkcyjna linii produkcyjnej 40-50 m³ / h automatyczna maszyna do formowania czerwonej cegły
Młyn kołowy jest moją firmą w absorbowaniu zagranicznych zaawansowanych doświadczeń podobnych produktów w oparciu o rozwój nowych produktów, jest w czołówce krajowych podobnych produktów.Maszyna ma rozsądną strukturę, stabilną pracę, niską awaryjność, wygodną obsługę i konserwację.Stosowany jest głównie w skałach płonnych, łupkach, glinach, mułach i popiołach lotnych jako główny surowiec w procesie produkcji cegieł spiekanych.Poprzez kruszenie, mielenie, ugniatanie, mieszanie itp. Po zmieleniu surowców przez maszynę można znacznie poprawić kompleksową wydajność technologiczną surowców i wytwarzać wysokiej jakości produkty spiekane.
Silnik zapewnia siłę napędową i napędza sprzęgło hydrauliczne, aby zapewnić stabilny rozruch silnika bez obciążenia.Moc przekazywana jest do reduktora za pomocą koła pasowego, a reduktor napędza wrzeciono przez sprzęgło.Trzpień i gniazdo zawieszenia połączone są tuleją rozporową, a przenoszenie momentu obrotowego realizowane jest poprzez tarcie pomiędzy tuleją rozprężną, trzpieniem i gniazdem zawieszenia.Zaletą jest łatwa instalacja i demontaż, może zrealizować ochronę przed przeciążeniem wrzeciona, uniknąć uszkodzenia powierzchni obróbki wrzeciona.Fotel amortyzowany przenosi moc odpowiednio na wewnętrzne i zewnętrzne wsporniki i napędza dwie rolki, aby obracały się wokół głównego wału, a rolki obracają się wokół odpowiednich rolek w tym samym czasie.Materiał zmieszany z wodą w poprzednim procesie spada z centralnego leja w górnej części urządzenia do przodu wewnętrznego walca.Po zwinięciu i zmiażdżeniu materiału przez wałek wewnętrzny jest on zeskrobany do bieżni wałka zewnętrznego przez zgarniacz pływający i przechodzi przez wałek zewnętrzny.Po walcowaniu surowców mielenie i wytłaczanie są przeprowadzane przez otwory w płycie sitowej, aby zakończyć kruszenie, mieszanie, mielenie i ugniatanie różnych surowców.
Kluczowe części
Płyta sitowa
Surowcem na płytę sitową jest stal wysokomanganowa, konstrukcja modułowa, ochrona przed zużyciem, a także można ją łatwo usunąć za pomocą nowej części zamiennej.
Młyn
Rolka przyjmuje strukturę, że powłoka rolki jest oddzielona od piasty, która jest połączona w całości za pomocą klina;w razie potrzeby wygodnie jest wymienić skórę.
Skóra rolki
Grubość powłoki walca to 150 mm, wykonanej ze stali stopowej wysokomanganowo-chromowej, która jest bardzo wytrzymała i odporna na ścieranie
Patelnia
Jest to struktura kratownicowa spawana wełną stalową, która jest mocniejsza i może wytrzymać ogromne zagęszczenie uderzeniowe.

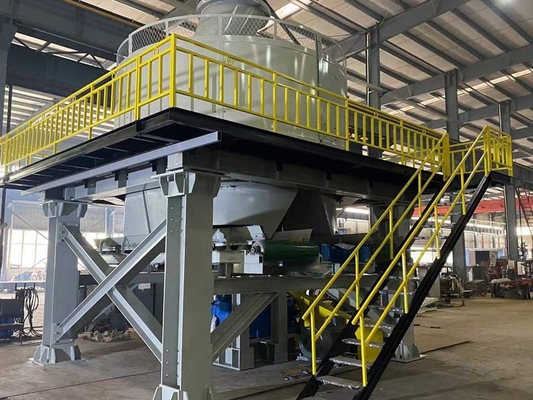

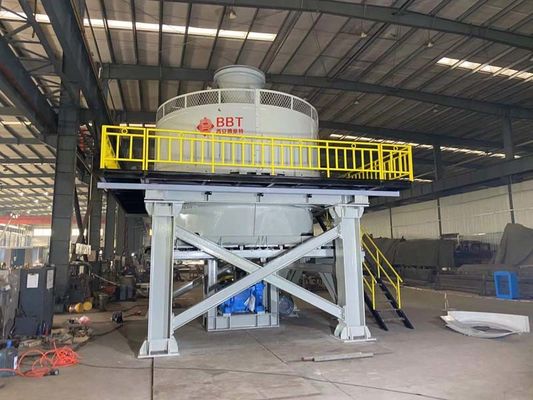

Wsparcie struktury
Pomiędzy platformą a reduktorem znajduje się poliuretanowa podkładka amortyzująca, która służy do pochłaniania siły uderzenia i wibracji sprzętu podczas pracy.
Uwaga: Platforma podtrzymująca i konserwacyjna konstrukcji jest opcjonalna i
klienci mogą spawać na miejscu.
Główny szyb
Wał główny wykonany jest z odkuwek ze stali stopowej i został poddany obróbce cieplnej, która ma wysoką wytrzymałość;
Odporność na zmęczenie i może przenosić duże promieniowe siły mimośrodowe.
Silnik i reduktor
Do przeniesienia mocy pomiędzy silnikiem silnika głównego a wałem wejściowym reduktora zastosowano sprzęgło o ograniczonym momencie obrotowym i hydrauliczne, które skutecznie chroni reduktor i silnik przed uderzeniami o części mechaniczne podczas pracy przy pełnym obciążeniu;reduktor główny wyposażony jest w system wymuszonego smarowania i wentylator chłodzący.
Struktury dostawcy młynów panwiowych i producentów do obróbki materiałów mokrych, szlifowania
Mechanizm toczenia jest prosty w budowie, łatwy w utrzymaniu, nie wymaga ścisłych wymagań dotyczących wielkości podawania, ciężaru własnego sprzętu, dużej ogólnej sztywności, odporności na uderzenia oraz bezpiecznej i stabilnej pracy sprzętu.
Sprzęgło hydrauliczne służy do realizacji przeniesienia mocy między silnikiem a reduktorem, uderzenie rozruchowe jest niewielkie, a reduktor może zapewnić ochronę przed przeciążeniem i przedłużyć żywotność.
Przełącznik wykrywania otwarcia/zamknięcia drzwi inspekcyjnych jest sprzężony z głównym przełącznikiem uruchamiania/zatrzymywania silnika, aby zapewnić personelowi konserwacyjnemu możliwość konserwacji maszyny, gdy maszyna jest zatrzymana.
Parametry techniczne
| Nie. |
Przedmiot |
TWPM185 |
TWPM200 |
| 1 |
Rozmiar rolki |
1850 * 700 mm średnica * szerokość |
2000 * 900 mm średnica * szerokość |
| 2 |
Prędkość obrotowa wału głównego |
≥13 obr/min |
≥13 obr/min |
| 3 |
Moc |
90 + 2,2 + 2,2 + 1,5 kW |
142kW |
| 4 |
Efektywna średnica rolek |
1850mm |
2000mm |
| 5 |
Prędkość obrotowa |
≥29rpm |
≥29rpm |
| 6 |
Średnica otworu w ekranie |
Dostosowany budynek |
Dostosowany budynek |
| 7 |
Zdolność produkcyjna |
40-50 m³/h |
60-90 m³/h |
| 8 |
Całkowita waga sprzętu |
65200 kg |
70000 kg |
| 9 |
Wymiary |
5300*4600*6500mm |
6700*6500*6700mm |
