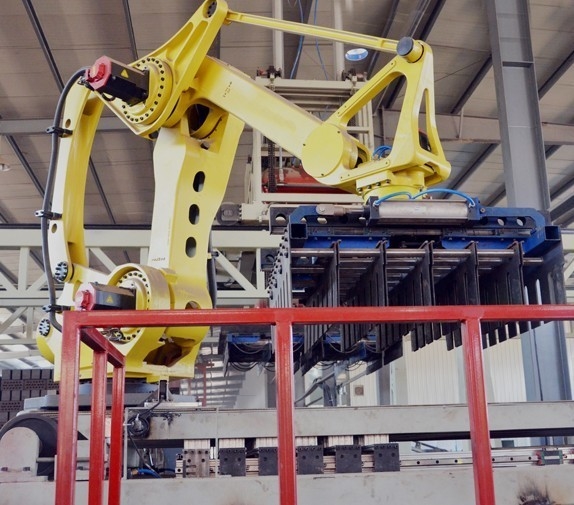

Automatyczna maszyna do układania sztucznych materiałów jest głównie stosowana do układania sztucznych materiałów z cegieł, które zostały zszyte przez elementy plecia warp, na maszynie przenoszącej sztuczne materiały na wagonie pieca.Format pustego materiału może być określony zgodnie z wymaganiami użytkownika. Proces pracy jest automatycznie sterowany przez PLC. Maszyna podwórkowa ma kompletną strukturę mechaniczną i system sterowania elektrycznego, aby zapewnić stabilność i niezawodność podwórka.
Cechy automatycznej maszyny do układania:
1Konstrukcja jest rozsądna, zapewnia wysoką niezawodność i wygodną konserwację.
2Przesyłka pozioma przyjmuje synchroniczną transmisję pasem zębkowym, z parą linijnych szybów przewodniczych, stabilną pracę i wysoką dokładnością pozycjonowania.
3System podnoszenia przyjmuje układ przesyłowy hydrauliczny, kontrolę czujników, stabilne działanie podnoszenia i wysoką dokładność pozycjonowania warstwy stosów cegieł i stosów warstw.
4Złapka paletyzująca przyjmuje parę liniowych szyn przewodniczych, dopasowanych do zoptymalizowanego cylindra i ma wysoką dokładność chwytania i pozycjonowania bez upadku cegły.
5. Zbierz scentralizowane sterowanie, programowanie PLC i sterowanie ekranem dotykowym, prosta i wygodna obsługa, łatwo dostosować różne systemy operacyjne.
Parametry technologiczne
| Nie, nie, nie. | Pozycja | Parametry | |
| 1 | Formularz działania | Złącze wielokrotne pionowe | |
| 2 | Stopień swobody | 4 | |
| 3 | Obciążenie | 500 kg | |
| 4 | Powtórzone pozycjonowanie dokładność | ±0,5 mm | |
| 5 | Aktualizacja zakres | Oś S (Rotacjan) | +180° ~ -180° |
| Oś L (Podnie ramię) | +90° ~ -45° | ||
|
Oś U (Ramię) ) |
+15,5° ~ -120° | ||
| Oś T (obrót nadgarstka) | +360° ~ -360° | ||
| 6 | Maksymalny prędkość | Oś S | 10,48 rad/s (85°/s) |
| Oś L | 10,48 rad/s (85°/s) | ||
| Oś U | 10,48 rad/s (85°/s) | ||
| Oś T | 3.4 rad/s (195°/s) | ||
| 7 | Oś T pozwala na moment inercyjny | 200 kg·m2 | |
| 8 | Masa robota | 2300 kg | |
| 9 | Instalacja Środowisko |
Temperatura
|
0~45 °C |
| 10 | Ciężar standardowego modelu | wilgotność | 20-80% RH (niekondensat) |
| Wibracje przyspieszenie | 40,9 m/s2 (0,5 G) | ||
| Pozostałe | Brak gazu lub płynu łatwopalnego lub żrącego | ||
|
Nie rozpylać wody, oleju, kurzu Nie rozpylać wody, oleju, kurzu
Nie rozpylać wody, oleju, kurzu
|
|||
| Brak źródła hałasu elektrycznego w pobliżu | |||
| 11 | Pojemność mocy |
90,5 kVa |
|
