W pełni automatyczna fabryka cegieł glinianych, projekt pieca tunelowego do wypalania cegieł z czerwonej gliny
Projekt pieca tunelowego do cegieł glinianych firmy China bbt, nowy projekt produkcji cegieł 2023

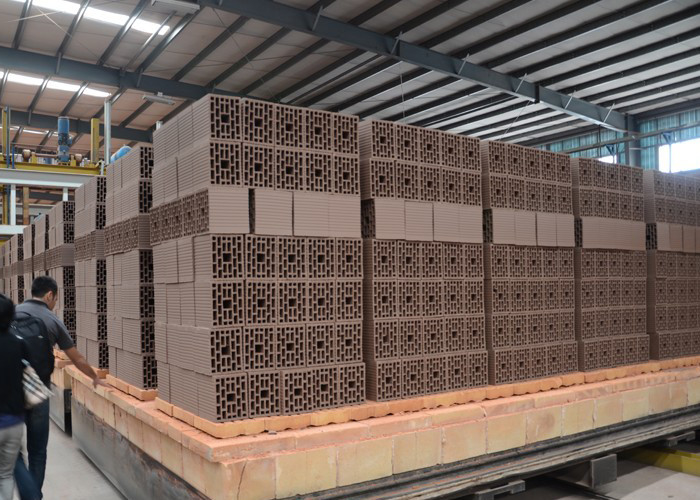

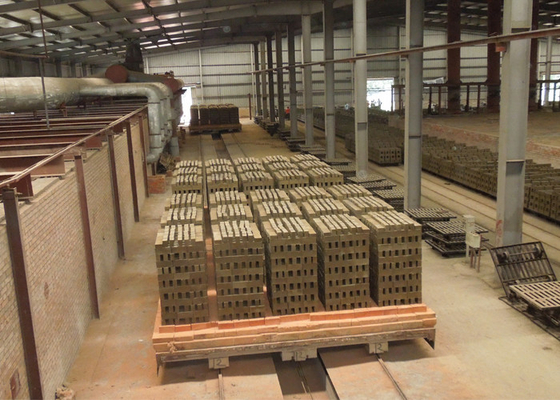

Piec tunelowy do cegieł glinianych
Piec tunelowy posiada system uwalniania dymu, system recyklingu, system odzysku ciepła odpadowego, system chłodzenia i system równoważenia ciśnienia. Piec ten posiada następujące cechy: duży przekrój, wysoka wydajność, mała różnica temperatur w przekroju, dobry efekt zachowania ciepła. Jednocześnie system automatycznej kontroli pieca jest wyposażony w celu zapewnienia stabilności parametrów cieplnych wypalania, co gwarantuje jakość wypalania.
System pieca tunelowego
Technologia wybiera piec tunelowy z płaskim stropem. Piec tunelowy posiada kompletny system
odprowadzania dymu, chłodzenia, uwalniania ciepła, równoważenia ciśnienia pod wózkiem piecowym, system pracy i testowania. Krzywa wypalania wewnątrz pieca będzie bardziej rozsądna dzięki regulacji tych systemów.

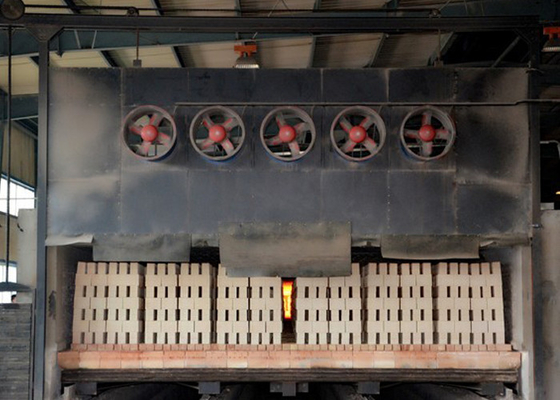

Na obu końcach pieca tunelowego znajdują się drzwi wejściowe i wyjściowe. Po stronie wejściowej znajduje się pomieszczenie przygotowawcze oraz drzwi odcinające pomiędzy pomieszczeniem przygotowawczym a strefą połączenia pieca. W ten sposób skutecznie unika się dostawania zimnego powietrza i zapewnia system wypalania pieca.
Struktura pieca tunelowego
Cegła czerwona jest układana w strefie wstępnego nagrzewania i strefie chłodzenia, gdzie temperatura jest poniżej 200°C. Pozostała część, strefa wypalania i najbardziej wewnętrzna ściana strefy izolacyjnej, są wykonane z cegły szamotowej. Cegły izolacyjne z gliny będą używane do układania obszaru izolacyjnego. Jednocześnie filc z tkaniny ogniotrwałej (dla odpowiedniej części krzywej temperatury powyżej 600 stopni Celsjusza) lub filc z wełny mineralnej będzie używany do wypełniania, a cegły czerwone będą układane na zewnętrznej ścianie.
Konstrukcja dachu pieca: Jedna przestrzeń wózka piecowego pozostała w strefie niskiej temperatury po obu stronach, która przyjmuje płytę stropową z betonu lanego. Dla innych pozycji, płyta z materiału glinianego, płyta wieszakowa przez dźwig wisi pod belką stalową typu H przez produkt odlewany. Obie strony korpusu ściany podtrzymują ciężar belki głównej. Bawełna wysokoglinowa, filc włóknisty ogniotrwały, filc z wełny mineralnej, płyta z wełny mineralnej są umieszczane na płycie wieszakowej ogniotrwałej, która składa się z złożonej warstwy izolacyjnej. Pęknięcie między płytą górną zostanie uderzone przez włókno wysokoglinowe. Spoiwo wysokotemperaturowe jest wypełniane do szczeliny między płytami i jest malowane na górnej stronie warstwy izolacyjnej, aby zapewnić niewrażliwość materiału i trwałość konstrukcji.
Piec tunelowy może wykorzystywać węgiel/gaz/olej jako paliwo do wypalania cegieł glinianych
W pełni automatyczny system spalania do pieca tunelowego do cegieł glinianych
Maszyny do podawania węgla do pieca tunelowego do cegieł glinianych / pieca Hoffmana
Piec tunelowy do cegieł glinianych w budowie w Bangladeszu
Piec tunelowy do cegieł glinianych parametry techniczne:
| Model specyfikacji |
Liczba |
Wydajność (szt./dzień) |
Wymagana powierzchnia |
Rozmiar zewnętrzny (m) |
| Piec tunelowy + Suszarnia |
Sekcja 2,5 m |
50000 |
140×50m |
110,8×4,3×2,34 |
| 8 kanałów |
61×9,6×1,5 |
| Sekcja 3,6 m |
80000~100000 |
170×65m |
134,2×5,4×3,6 |
| 12 kanałów |
67,6×19,22×1,5 |
| Sekcja 4,6 m |
100000~120000 |
180×70m |
143,5×6,4×3,33 |
| 14 kanałów |
65,5×25,24×3,285 |
| Sekcja 6,9 m |
150000~180000 |
200×120m |
153,5×8,7×3,33 |
| 20 kanałów |
65,5×25,24×3,285 |
