W pełni automatyczna cegielnia z czerwonej gliny, projekt pieca tunelowego do wypalania cegieł glinianych

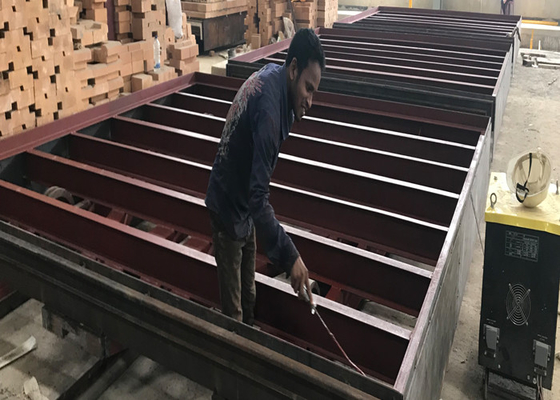

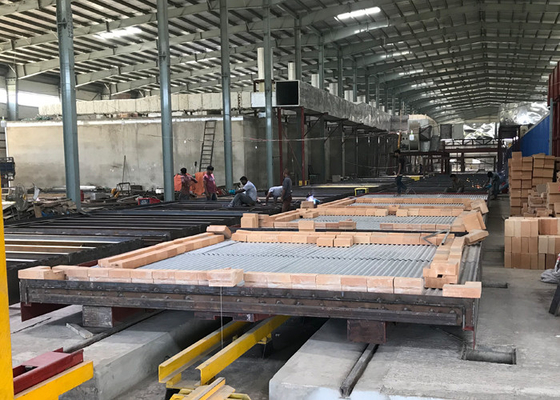

Piec tunelowy do cegieł glinianych o dziennej wydajności od 50 000 do 100 000 sztuk z wyposażeniem do obsługi pieca
Piec tunelowy do cegieł glinianych
Piec tunelowy posiada system odprowadzania dymu, system recyklingu, system odzysku ciepła odpadowego, system chłodzenia i system równoważenia ciśnienia. Piec ten charakteryzuje się: dużym przekrojem, wysoką wydajnością, niewielką różnicą temperatur w przekroju, dobrym efektem izolacji cieplnej. Jednocześnie system automatycznej kontroli pieca jest wyposażony w celu zapewnienia stabilności parametrów cieplnych wypalania, co gwarantuje jakość wypalania.
System pieca tunelowego
Technologia wybiera płaski piec tunelowy. Piec tunelowy posiada kompletny system
odprowadzania dymu, chłodzenia, uwalniania ciepła, równoważenia ciśnienia pod wózkiem piecowym, system pracy i testowania. Krzywa wypalania wewnątrz pieca będzie bardziej rozsądna dzięki regulacji tych systemów.
Na obu końcach pieca tunelowego znajdują się drzwi wejściowe i wyjściowe. Po stronie wejściowej znajduje się pomieszczenie przygotowawcze oraz drzwi odcinające pomiędzy pomieszczeniem przygotowawczym a strefą łączenia pieca. W ten sposób skutecznie unika się dostawania zimnego powietrza i zapewnia system wypalania pieca.
Konstrukcja pieca tunelowego
Cegła czerwona jest układana w strefie wstępnego nagrzewania i strefie chłodzenia, gdzie temperatura jest poniżej 200°C. Pozostała część, strefa wypalania i najbardziej wewnętrzna ściana strefy izolacyjnej, są wykonane z cegły szamotowej. Cegły izolacyjne z gliny będą używane do układania obszaru izolacyjnego. Jednocześnie filc z tkaniny ogniotrwałej (dla odpowiedniej części krzywej temperatury powyżej 600 stopni Celsjusza) lub filc z wełny mineralnej będzie używany do wypełniania, a cegły czerwone będą układane na zewnętrznej ścianie.
Konstrukcja dachu pieca: Jedna przestrzeń wózka piecowego pozostała w strefie niskiej temperatury po obu stronach, która przyjmuje odlewaną płytę stropową z betonu. Dla pozostałych pozycji, płyta z materiału glinianego, płyta wieszakowa przez dźwig wisi pod belką stalową typu H przez odlewany produkt. Obie ściany boczne podtrzymują ciężar belki głównej. Bawełna wysokoglinowa, filc włóknisty ogniotrwały, filc z wełny mineralnej, płyta z wełny mineralnej są umieszczane na płycie wieszakowej ogniotrwałej, która składa się na złożoną warstwę izolacyjną. Pęknięcie między płytą górną zostanie uderzone przez włókno wysokoglinowe. Spoiwo wysokotemperaturowe jest wypełniane do szczeliny między płytami i jest malowane na górnej stronie warstwy izolacyjnej, aby zapewnić niewrażliwość materiału i trwałość konstrukcji.
Piec tunelowy może wykorzystywać węgiel/gaz/olej jako paliwo do wypalania cegieł glinianych
W pełni automatyczny system spalania dla pieca tunelowego do cegieł glinianych
Maszyny do podawania węgla do pieca tunelowego do cegieł glinianych / pieca Hoffmana
Piec tunelowy do cegieł glinianych w budowie w Bangladeszu
Parametry techniczne pieca tunelowego do cegieł glinianych:
| Specyfikacja Model |
Numery |
Wydajność (szt./dzień) |
Wymagana powierzchnia |
Rozmiar zewnętrzny (m) |
| Piec tunelowy + Suszarnia |
Sekcja 2,5 m |
50000 |
140×50m |
110,8×4,3×2,34 |
| 8 kanałów |
61×9,6×1,5 |
| Sekcja 3,6 m |
80000〜100000 |
170×65m |
134,2×5,4×3,6 |
| 12 kanałów |
67,6×19,22×1,5 |
| Sekcja 4,6 m |
100000〜120000 |
180×70m |
143,5×6,4×3,33 |
| 14 kanałów |
65,5×25,24×3,285 |
| Sekcja 6,9 m |
150000〜180000 |
200×120m |
153,5×8,7×3,33 |
| 20 kanałów |
65,5×25,24×3,285 |
